如何解决开关电源的常见故障

转载自:电源联盟

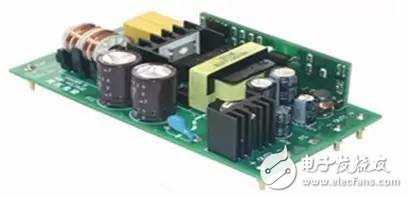

保险管烧断

主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位,抗干扰电路出问题也会导致熔丝烧断、发黑。值得注意的是,因开关管击穿导致的熔丝烧断往往还伴随着过电流检测电阻和电源控制芯片的损坏。负温度系数热敏电阻也很容易和熔丝一起被烧坏。

无输出,但保险管正常

这种现象说明开关电源未工作,或者工作后进入了保护状态。首先测量电源控制芯片的启动脚是否有启动电压,若无启动电压或者启动电压太低,则检查启动电阻和启动脚外接的元器件是否漏电,此时如电源控制芯片正常,则经上述检查可很快查到故障。若有启动电压,则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变,若无跳变,说明控制芯片坏、外围振荡电路元器件或保护电路有问题,可先代换控制芯片,再检查外围元器件;若有跳变,一般为开关管不良或损坏。



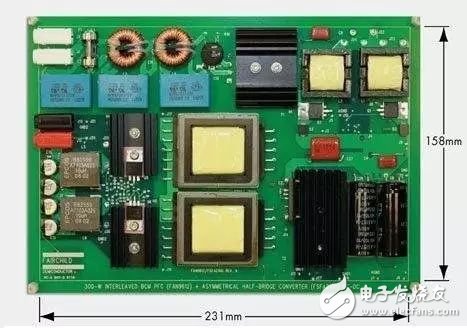

有输出电压,但输出电压过高

在液晶显示器中,这种故障往往来自于稳压取样和稳压控制电路。我们知道,直流输出、取样电阻、误差取样放大器(如TL431)、光耦合器、电源控制芯片等电路共同构成了一个闭合的控制环路,任何一处出问题都会导致输出电压升高。





  方法技巧:



  对于有过电压保护电路的电源,输出电压过高首先会使过电压保护电路动作,此时,可断开过电压保护电路,使过电压保护电路不起用,测量开机瞬间的电源主电压。如果测量值比正常值高出IV以上,说明输出电压过高。实际维修中,以取样电阻变值、精密稳压放大器或光耦合器不良为常见。

输出电压过低

  根据维修经验,除稳压控制电路会引起输出电压过低外,还有一些原因会引起输出电压过低,主要有以下几点:

  开关电源负载有短路故障(特别是DCDC变换器短路或性能不良等)。此时,应断开开关电源电路的所有负载,以区分是开关电源电路还是负载电路有故障。若断开负载电路电压输出正常,说明是负载过重;若仍不正常,说明开关电源电路有故障。



  输出电压端整流二极管、滤波电容失效等,可以通过代换法进行判断。

  开关管的性能下降,必然导致开关管不能正常导通,使电源的内阻增加,带负载能力下降。



  ④开关变压器不良,不但造成输出电压下降,还会造成开关管激励不足从而屡损开关管。



  ⑤300V滤波电容不良,造成电源带负载能力差,一接负载输出电压便下降。
