在成功的电源设计中,电源布局是其中最重要的一个环节。但是,在如何做到这一点方面,每个人都有自己的观点和理由。事实是,很多不同的解决方案都是殊途同归;如果设计不是真的一团糟,多数电源都是可以正常工作的。
当然,这其中也有一些通用性规则,例如:
-
确保功率载荷跟踪和接地层大小足以支持当前的电流。
尽量保持至少一个连续的接地层。 -
使用足够的通孔(通常以每个通孔1A开始),将接地层相连。

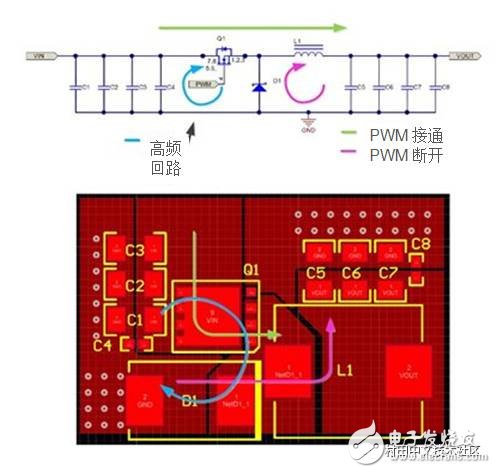

除了这些基本的布局规则,我通常首先会识别开关回路,然后确定哪些回路具有高频开关电流。图1所示为针对降压电源(原理图和布局)的简化功率级的一个示例。
图1:降压电源原理图和布局
降压电源中存在两种状态(假定连续传导模式):控制开关(Q1)接通时和控制开关断开时。当控制开关接通时,电流从输入流至电感器。当控制开关断开时,电流继续在电感器流动并流经二极管(D1)。电流连续输出。
但是存在输入脉冲电流,这是您在布局中需要关注的部分。在图1中,此回路被标记为“高频回路”,并以蓝色显示。您布局的首要目标是将Q1、D1和输入电容与最短、最低电感回路连接。该回路越小,开关产生的噪声便越低。如果忽略这一点,电源将不能有效工作。
识别开关回路的规程适用于所有的电源拓扑结构。规程的各个步骤分别是:
-
在接通状态确定电流通路。
-
在断开状态确定电流通路。
-
找到连续电流的位置。
